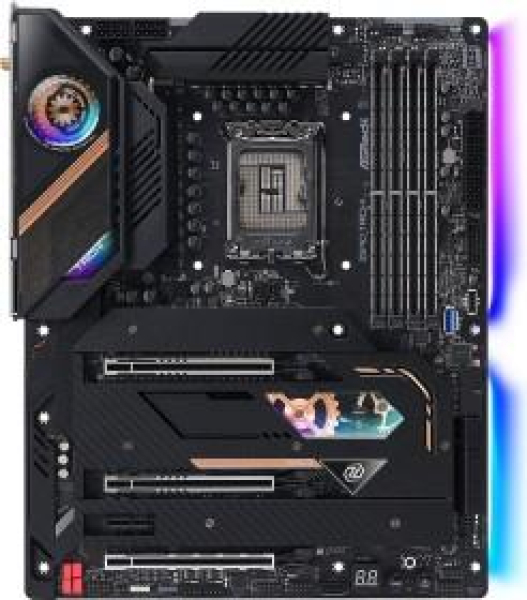

ASRock Z690 Taichi/ATX/S1700
Formfaktor: ATX
Sockel: Intel 1700
Chipsatz: Intel Z690
CPU-Kompatibilität: Core i-12001, Pentium Gold G7000, Celeron G6000
RAM: 4x DDR5 DIMM, dual PC5-51200U/DDR5-6400 (OC), max. 128GB (UDIMM)
Erweiterungsslots: 2x PCIe 5.0 x16 (1x x16, 1x x8), 1x PCIe 4.0 x16 (x4), 1x PCIe 3.0 x16 (x4), 1x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 4.0 x4, 2280), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x2/SATA, 2280/2260/2242/2230), 1x M.2/E-Key (PCIe/Intel CNVi, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 2x USB-A 3.1 (10Gb/s, Z690), 4x USB-A 3.0 (5Gb/s, Z690), 2x Thunderbolt 4 (Intel JHL8540), 1x 2.5GBase-T (Killer E3100G), 1x Gb LAN (Intel I219-V), 5x Klinke, 1x Toslink
Anschlüsse intern: 1x USB-C 3.2 Key-A Header (20Gb/s, Z690), 2x USB 3.0 Header (5Gb/s, 4x USB 3.0, Z690 via Hub ASM1074), 1x USB-A 3.0 Buchse (5Gb/s, Z690), 2x USB 2.0 Header (480Mb/s, 3x USB 2.0), 6x SATA 6Gb/s (Z690), 1x SATA 6Gb/s (ASMedia), 1x TPM-Header, 1x Speaker-Header
Header Kühlung: 1x CPU-Lüfter 4-Pin, 2x CPU-Lüfter/Pumpe 4-Pin, 5x Lüfter/Pumpe 4-Pin
Header Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A), 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A)
Buttons/Switches: Power-Button (intern), Reset-Button (intern), Clear-CMOS-Button (intern), USB BIOS Flashback (extern)
Audio: 7.1 (Realtek ALC1220), DAC (ESS ES9218P)
Grafik: iGPU
Wireless: Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2, Killer AX1675), Bluetooth 5.2
RAID-Level: 0/1/5/10 (Z690)
Multi-GPU: AMD 2-Way-CrossFireX (x8/x8)
Stromanschlüsse: 1x 24-Pin ATX, 2x 8-Pin EPS12V
VRM: 20 virtuelle Phasen (19+1), 20 reale Phasen (19+1), RAA229131 (max. 20 Phasen)
MOSFETs CPU: 19x 105A RAA220105
MOSFETs SoC: 1x 105A RAA220105
Beleuchtung: RGB, 3 Zonen (Chipsatz-Kühler, I/O-Abdeckung, Seite rechts)
BIOS: 1x 32MB (256Mb)
Info: Audio+solid capacitors, Diagnostic LED (Segmentanzeige), I/O-Blende integriert, 3x M.2-Passivkühler, inkl. Grafikkarten-Halterung, Onboard TPM 2.0 Unterstützung (Intel PTT)
