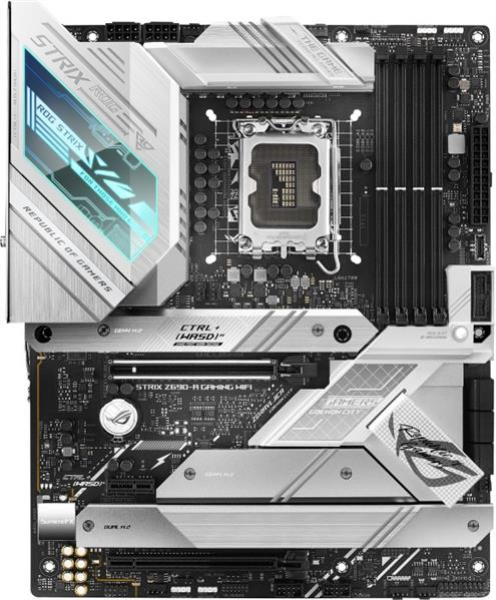

ASUS ROG Strix Z690-A Gaming WIFI
Formfaktor: ATX
Sockel: Intel 1700
Chipsatz: Intel Z690
CPU-Kompatibilität: Core i-13000, Core i-12000, Pentium Gold G7000, Celeron G6000
RAM: 4x DDR5 DIMM, dual PC5-51200U/DDR5-6400 (OC), max. 128GB (UDIMM)
Erweiterungsslots: 1x PCIe 5.0 x16, 1x PCIe 3.0 x16 (x4), 1x PCIe 3.0 x1, 2x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/E-Key (PCIe/Intel CNVi, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/s), 1x USB-C 3.1 (10Gb/s), 2x USB-A 3.1 (10Gb/s), 4x USB-A 3.0 (5Gb/s, Z690), 2x USB-A 2.0 (480Mb/s), 1x 2.5GBase-T (Intel I225-V), 5x Klinke, 2x Antennenanschluss (RP-SMA)
Anschlüsse intern: 1x USB-C 3.2 Key-A Header (20Gb/s), 2x USB 3.0 Header (5Gb/s, 4x USB 3.0, Z690), 2x USB 2.0 Header (480Mb/s, 4x USB 2.0), 6x SATA 6Gb/s (Z690), 1x TPM-Header, 1x Thunderbolt-Header 13-Pin (14-1), 1x S/PDIF-Header, 1x Chassis Intrusion-Header
Header Kühlung: 2x CPU-Lüfter 4-Pin, 5x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin, 1x Thermal-Sensor
Header Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A), 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2)
Buttons/Switches: USB BIOS Flashback (extern), Clear-CMOS-Button (extern)
Audio: 7.1 (Realtek ALC4080, ASUS SupremeFX), AMP (Savitech SV3H712), DTS Sound Unbound
Grafik: iGPU
Wireless: Wi-Fi 6E (WLAN 802.11a/b/g/keine Angabenc/ax, 2x2), Bluetooth 5.2
RAID-Level: 0/1/5/10 (Z690)
Stromanschlüsse: 1x 24-Pin ATX, 2x 8-Pin EPS12V
VRM: 17 virtuelle Phasen (16+1), 9 reale Phasen (8+1), PWM-Controller: ASP2100 (RT3628AE, max. 9 Phasen)
MOSFETs CPU: 16x 80A SiC659
MOSFETs SoC: 1x 80A SiC659
Beleuchtung: RGB, 1 Zone (I/O-Abdeckung)
BIOS: 1x 32MB (256Mb)
Info: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), I/O-Blende integriert, 3x M.2-Passivkühler, Onboard TPM 2.0 Unterstützung (Intel PTT)
Herstellergarantie: drei Jahre (Abwicklung über Händler)
Hinweis: Kompatibel mit Sockel 115x/1200-Kühler. Durch Unterschiede der Z-Höhe (Stack-Up-Height), verringert sich jedoch der Anpressdruck und damit die Kühlleistung.
