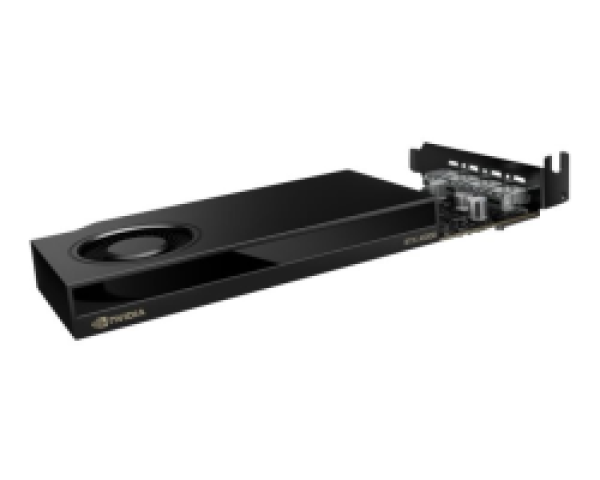

NVIDIA RTX A1000/8GB GDDR6/4xmDP/Retail
Speicher: 8GB GDDR6, 128bit, 12Gbps, 1500MHz, 192GB/?s
Takt Basis: 727MHz
Takt Boost: 1462MHz
Übertaktung: -
Kühlung: 1x Radial-Lüfter (40mm)
TDP/TGP: 50W (NVIDIA)
Stromanschlüsse: -
Anschlüsse: 4x Mini DisplayPort 1.4a
Anbindung: PCIe 4.0 x16 (x8)
Besonderheiten: ohne LHR (Lite Hash Rate), AI-Beschleunigung, 4x mDP-DP-Adapter
Gesamthöhe: Single Slot
Abmessungen: 162.56x68.58mm (LxB)
Bauform: PCIe-Karte (low profile)
Slotblende: low profile + full height (Lieferumfang)
AI-Rechenleistung (dense): 26.9 TOPS (FP16)
AI-Rechenleistung (sparse): 53.8 TOPS (FP16)
GPU-Rechenleistung: 6.74 TFLOPS (FP16), 6.74 TFLOPS (FP32), 0.11 TFLOPS (FP64)
Chip-Daten: Chip-Architektur
Ampere (ab 2020/?Q3): Chip-Bezeichnung
GA107: Chip-Ausbau
90% aktive Recheneinheiten (18/?20 SM): Chip-Konfiguration
18 SM (2304 Shader /? 72 TMUs /? 32 ROPs), 18 RT Cores, 72 Tensor Cores, 2MiB L2-Cache: Chip-Fertigung
Samsung 8nm: Chip-Größe
200mm², monolithisch, 8.7 Mrd. Transistoren: Chip-Funktionen
Raytracing (2nd Gen NVIDIA RTX, 13.20 TFLOPS), NVIDIA Tensor (3rd Gen, 26.9 TOPS), 10bit Farbkanaltiefe, HDCP 2.3: API-Unterstützung
DirectX 12 Ultimate (12_2) /? CUDA 8.6 /? Vulkan 1.3 /? OpenCL 3.0 /? OpenGL 4.6 /? Shader Model 6.7: Transcoding-Engine
1x NVENC (7th Gen, max. Sessions: 8), 2x NVDEC (5th Gen), Info: Encoding
H.265 (4K YUV 4:2:0 /? 4K YUV 4:4:4 /? 4K Lossless /? 8K /? HEVC 10bit support), H.264 (YUV 4:2:0 /? YUV 4:4:4 /? Lossless): Decoding
AV1 (8bit /? 10bit), H.265 (8bit 4:2:0 /? 10bit 4:2:0 /? 12bit 4:2:0 /? 8bit 4:4:4 /? 10bit 4:4:4 /? 12bit 4:4:4), H.264 (8bit 4:2:0), VP9 (8bit /? 10bit /? 12bit), VP8, VC-1, MPEG-2, MPEG-1: 0
